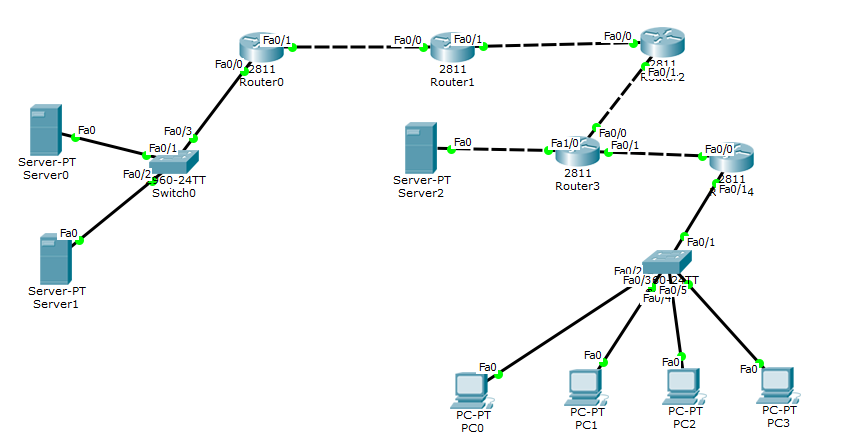

实验原理图:
实验要求:
1.服务器0是公网服务器域名为www.cisco.com,服务器1为公网DNS服务器
2.路由器0为ISP边缘路由器(除了IP地址,不做任何配置)
3.从路由器1开始都是内网路由器(内网中路由器1,2,3启动OSPF;内网服务器2为网/ DNS服务器;路由3和路由4及内网办公电脑及服务器启动EIGRP)
4.主机0,1属于VLAN2;主机2,3属于VLAN3;所有主机通过DHCP服务获取地址;主机2不能访问外网
5.要求内网所有PC和服务器能够在浏览器中打开www.cisco.com(除主机2)网页,且无论内外网所有PC和服务器都可以打开www.ccna.com(除主机2)
实验配置:
Router0配置:
interface FastEthernet0/0ip address 12.1.1.1 255.255.255.248interface FastEthernet0/1ip address 12.1.1.9 255.255.255.252
