目录
一 直流斩波电路原理
1.1 降压斩波电路 BUCK电路
1.2升压斩波电路 BOOST
二 芯片基本情况
2.1 芯片基本特性
2.2 芯片内部框图
2.3 典型PIN脚介绍
三 芯片配置
3.1输出配置
3.1.1 通过FB调整Vout
3.1.2 软起动时间调整
四 芯片仿真工具
4.1 LTspice
4.2 LTpowerCAD
五 资料下载连接
一 直流斩波电路原理
1.1 降压斩波电路 BUCK电路

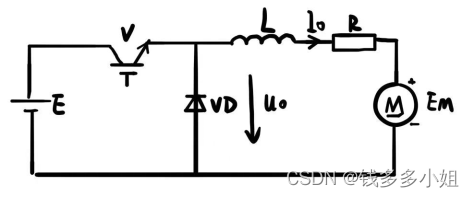

BUCK电路原理图
在t0时刻驱动V（开关管）导通，电源E向负载供电，负载电压uo=E,负载电流io按指数曲线上升。
在t1时刻控制V关断，负载电流经二极管VD续流，负载电压uo近似为0，负载电流呈指数趋势下降。为使负载电流连续且脉动较小，经常串接L值较大的电感。
至一个周期T结束，再驱动V导通，重复上一周期过程。当电路工作于稳态，负载电流在一个周期初值与终值相等，负载电压平均值
ton为V处于通态时间，toff关断时间，T为开关周期，为导通占空比。
1.2升压斩波电路 BOOST

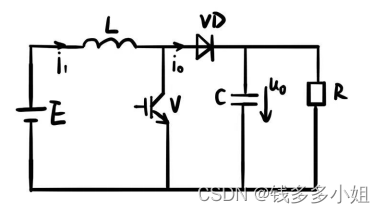

BOOST电路原理图
t0时刻V导通，电路分化为：

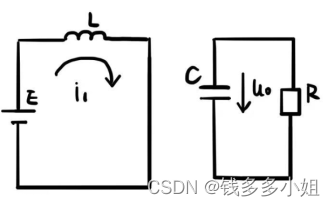

V导通时电路简化图
电源E向电感充电记做I1，电容向负载R释放电压Uo。
此阶段L积蓄能量P1=EI1ton。
toff时刻，开光管V断开，电路简化如下：

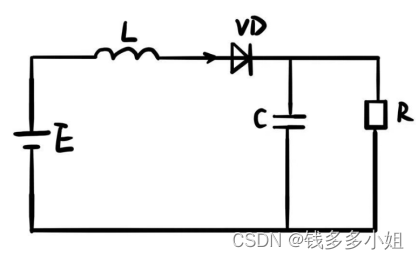

V关断电路简化图
此时电源E与电感L同时向电容C与负载R放电。此期间电感释放能量P2=（Uo-E)I1toff。
此时一个工作周期完成，当电路工作于稳定状态，一个周期内L存储与释放能量相等。
即P1=P2
化简得
二 芯片基本情况
2.1 芯片基本特性
四通道降压调节器，每通道最大输出电流4A，可合并输出使用，如两路合并最大输出电流增至8A，合并使用时相关配置调整见下文3.1输出配置。
宽输入电压范围：4V至14V
输出电压：0.6V至5.5V
总输出电压调节精度±1.5%
芯片内置过电压、电流和温度保护
2.2 芯片内部框图
LTM4644内部框图
2.3 典型PIN脚介绍
VOUT1（A1、A2、A3）、VOUT2（C1、D1、D2）、VOUT3（F1、G1、G2）、VOUT4（J1、K1、K2）：各通道电压输出引脚。在这些引脚和GND引脚之间施加输出负载。建议该PIN脚与GND之间增加退耦电容。可并行输出使用。
GND（A4-A5、B1-B2、C5、D3-D5、E1-E2、F5、G3-G5、H1-H2、J5、K3-K4、L1-L2）：用于输入和输出电源接地。layout时使用大的PCB铜制区域，将所有的GND连接在一起。
VIN1（B3、B4）、VIN2（E3、E4）、VIN3（H3、H4）、VIN4（L3、L4）：各通道电压输入引脚，需与地之间添加退耦电容。
PGOOD1、PGOOD2、PGOOD3、PGOOD4（C3、C2、F2、J2）：芯片输出正常指示引脚，正常使用时需上拉，通常连至芯片对应INTVCC引脚。当FB引脚上的电压不在内部0.6V参考值的±10%以内时，PGOOD将被下拉到地。
CLKOUT（J3）：模块多相操作输出时钟信号。CLKOUT相对于CLKIN的相位偏差180°。CLKOUT的峰峰值为INTVCC到GND。CLKOUT仅在启用RUN4时激活。该引脚通常情况下一般悬空。
INTVCC1、INTVCC2、INTVCC3、INTVCC4（C4、F4、J4、K5）：每个开关模式调节器通道的内部3.3V调节器输出。内部电源驱动器和控制电路由此电压供电。每个引脚芯片内部集成该引脚到地的退耦电容，详情见2.2芯片内部框图。
SVIN1、SVIN2、SVIN、SVIN4（B5、E5、H5、L5）：信号VIN。控制电路的过滤输入电压。在大多数应用中，将此引脚分别连接在对应VIN引脚上。
TRACK/SS1,TRACK/SS2,TRACK/SS3,TRACK/SS4(A6,D6,G6,K6):软起动配置引脚，详情见下文。
MODE1、MODE2、MODE3、MODE4（B6、E6、H6、L6）:各通道电源调节模式选择，将该引脚与INTVCC连接可强制芯片针对不同负载强制连续输出，将其连接至SGND可实现轻载情况下电流不连续输出，该引脚禁止悬空。
RUN1、RUN2、RUN3、RUN4(C6、F6、J6、K7):各通道电源转换开启引脚，该引脚工作电压大于1.2V，低于1.1V时相应通道停止电源转换。
FB1、FB2、FB3、FB4（A7、D7、G7、J7）:反馈引脚，该引脚芯片内部通过一个60.4kΩ的精度电阻器连接到每个通道的VOUT上，该引脚外挂电阻决定通道输出电压，具体配置见下文3.1输出配置。
SGND(F7)：通常单点接地。
COMP1-4(B7、E7、H7、L7)：误差放大器补偿，通常悬空。
CLKIN(C7):时钟输入，通常悬空。
TEMP(F3):温度检测引脚，通常悬空。
三 芯片配置
3.1输出配置
3.1.1 通过FB调整Vout
pwm控制器内部有一个0.6伏的参考电压。一个60.4k的内部反馈电阻器将每个调节器通道从VOUT引脚连接到FB引脚。与FB引脚的电阻RFB（BOT）共同作用调整输出电压：

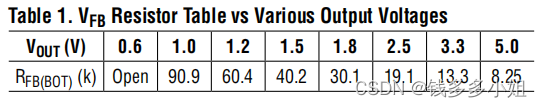

手册推荐选取值：
3.1.2 软起动时间调整
软起动时间tss受TRACK/SS引脚外挂电容影响：
注：css通常选用nF级电容，对应ms级软起动时间
四 芯片仿真工具
两款仿真软件皆免费。
4.1 LTspice

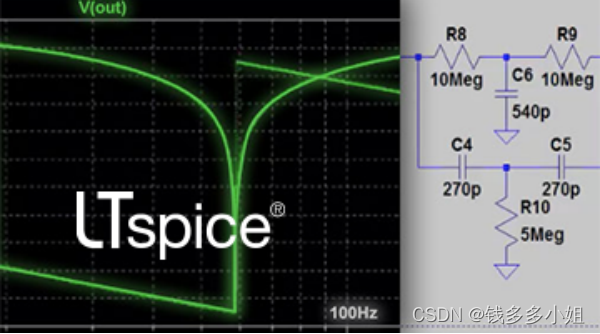

该仿真软件可进行原理图采集和波形观测，为改善模拟电路的仿真提供增强功能和模型。
使用方式：
1. 下载并在计算机上安装LTspice
2.进入ADI官网LTM4644页面，下载演示电路。网址：LTM4644 | 多个输出降压调节器 | 亚德诺（ADI）半导体
3.如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
4.2 LTpowerCAD

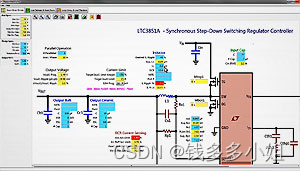

LTpowerCAD是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
该仿真软件可以在我们设计电路时验证所选器件参数是否合理，如有问题则会报红。
1.下载并在计算机上安装LTpowerCAD。
2.进入ADI官网LTM4644页面，下载器件项目文件。 网址：LTM4644 | 多个输出降压调节器 | 亚德诺（ADI）半导体
3.如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
4.输入我们的设计参数验证是否合理。
五 资料下载连接
仿真器64位win10安装包下载连接：链接：https://pan.baidu.com/s/19io71tHporlD_gnE8ZP-7Q
提取码：zceq
其余安装包下载网址：LTM4644 | 多个输出降压调节器 | 亚德诺（ADI）半导体
LTM4644手册连接：链接：https://pan.baidu.com/s/1gKag_UMGZhyVkLCdfxclVg
提取码：lbjj
注，电路原理部分参考《电力电子技术》西安交通大学 王兆安 黄俊 第三章直流斩波部分。
