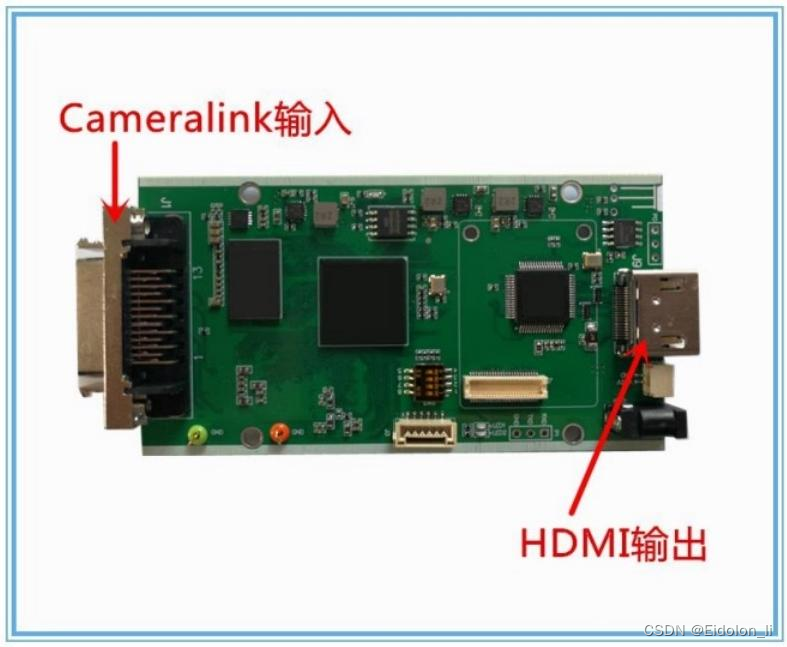

一、板卡说明
型号： HCXF CAM2HDMI V3.0
功能：本板卡功能为Cameralink视频转HDMI视频。供电： 12V/1A。
输入： Cameralink-BASE。
输出： HDMI 。 驱动方式：免驱。
分辨率支持： 1080P60 、1080P50 、1080P30 、1080P25 、1080P24 、720P60 、720P50 、720P30、
720P25 、720P24。
尺寸： 95mm×50mm。
工作温度： -40℃-+80℃
二 、接口定义
1 、Cameralink输入接口定义：
|
连接器型号：MDR26 |
|||
|
引脚号 |
名称 |
功能 |
备注 |
|
1 |
GND |
地 |
|
|
2 |
CC4- |
默认不需要 |
|
|
3 |
CC3- |
默认不需要 |
|
|
4 |
CC2- |
默认不需要 |
|
|
5 |
CC1+ |
控 制 1 正 |
|
|
6 |
SERTFG+ |
差分串行通收+ |
|
|
7 |
SERTC- |
差分串行通发+ |
|
|
8 |
X3+ |
差 分 数 据 输 入 3 + |
|
|
9 |
CLK+ |
差分时钟输入+ |
|
|
10 |
X2+ |
差 分 数 据 输 入 2 + |
|
|
11 |
X1+ |
差 分 数 据 输 入 1 + |
|
|
12 |
X0+ |
差分数据输入0+ |
|
|
13 |
GND |
地 |
|
|
14 |
GND |
地 |
|
|
15 |
CC4+ |
默认不需要 |
|
|
16 |
CC3+ |
默认不需要 |
|
|
17 |
CC2+ |
默认不需要 |
|
|
18 |
CC1- |
控 制 1 负 |
|
|
19 |
SERTFG- |
差分串行通信收- |
|
|
20 |
SERTC+ |
差分串行通信发- |
|
|
21 |
X3- |
差分数据输入3 - |
|
|
22 |
CLK- |
差分时钟输入- |
|
|
23 |
X2- |
差分数据输入2 - |
|
|
24 |
X1- |
差分数据输入1 - |
|
|
25 |
XO- |
差分数据输入0 - |
|
2、供电接口定义：
|
连接器型号：DC002-1.35mm |
|||
|
引脚号 |
名称 |
功能 |
备注 |
|
1 |
POWER |
12V电源 |
最大输入电压16V |
|
2 |
GND |
地 |
|
三、 Cameralink管脚映射
|
序号 |
解码芯片管脚 |
FPGA映射 |
|
1 |
DATA0 |
图像数据红色分量第 1 比特 (PA0) |
|
2 |
DATA1 |
图像数据红色分量第 2 比特 (PA1) |
|
3 |
DATA2 |
图像数据红色分量第 3 比特 (PA2) |
|
4 |
DATA3 |
图像数据红色分量第 4 比特 (PA3) |
|
5 |
DATA4 |
图像数据红色分量第 5 比特 (PA4) |
|
6 |
DATA5 |
图像数据红色分量第 8 比特 (PA7) |
|
7 |
DATA6 |
图像数据红色分量第 6 比特 (PA5) |
|
8 |
DATA7 |
图像数据绿色分量第 1 比特 (PB0) |
|
9 |
DATA8 |
图像数据绿色分量第 2 比特 (PB1) |
|
10 |
DATA9 |
图像数据绿色分量第 3 比特 (PB2) |
|
11 |
DATA10 |
图像数据绿色分量第 7 比特 (PB3) |
|
12 |
DATA11 |
图像数据绿色分量第 8 比特 (PB7) |
|
13 |
DATA12 |
图像数据绿色分量第 4 比特 (PB3) |
|
14 |
DATA13 |
图像数据绿色分量第 5 比特 (PB4) |
|
15 |
DATA14 |
图像数据绿色分量第 6 比特 (PB5) |
|
16 |
DATA15 |
图像数据蓝色分量第 1 比特 (PC0) |
|
17 |
DATA16 |
图像数据蓝色分量第 7 比特 (PC6) |
|
18 |
DATA17 |
图像数据蓝色分量第 8 比特 (PC7) |
|
19 |
DATA18 |
图像数据蓝色分量第 2 比特 (PC1) |
|
20 |
DATA19 |
图像数据蓝色分量第 3 比特 (PC2) |
|
21 |
DATA20 |
图像数据蓝色分量第 4 比特 (PC3) |
|
22 |
DATA21 |
图像数据蓝色分量第 5 比特 (PC4) |
|
23 |
DATA22 |
图像数据蓝色分量第 6 比特 (PC5) |
|
24 |
DATA23 |
预留- |
|
25 |
DATA24 |
图像行消隐(img hs) |
|
26 |
DATA25 |
图像场消隐(img vs) |
|
27 |
DATA26 |
图像有效使能(Img val) |
|
28 |
DATA27 |
图像数据红色分量第7比特(PA6) |
注：标准版定义按照标准通用型定义，若客户有特殊要求，需在订单前提出定义格式，方便提供定制要求。
四、 Cameralink内容映射
|
PORT |
TAP1~3 (8) |
TAP1~2 (10) |
TAP1~2 (12) |
TAP1 (14) |
TAP1 (16) |
RGB24 |
|
A0 |
TAP1(0) |
TAP1(0) |
TAP1(0) |
TAP1(0) |
TAP1(0) |
R0 |
|
A1 |
TAP1(1) |
TAP1(1) |
TAP1(1) |
TAP1(1) |
TAP1(1) |
R1 |
|
A2 |
TAP1(2) |
TAP1(2) |
TAP1(2) |
TAP1(2) |
TAP1(2) |
R2 |
|
A3 |
TAP1(3) |
TAP1(3) |
TAP1(3) |
TAP1(3) |
TAP1(3) |
R3 |
|
A4 |
TAP1(4) |
TAP1(4) |
TAP1(4) |
TAP1(4) |
TAP1(4) |
R4 |
|
A5 |
TAP1(5) |
TAP1(5) |
TAP1(5) |
TAP1(5) |
TAP1(5) |
R5 |
|
A6 |
TAP1(6) |
TAP1(6) |
TAP1(6) |
TAP1(6) |
TAP1(6) |
R6 |
|
A7 |
TAP1(7) |
TAP1(7) |
TAP1(7) |
TAP1(7) |
TAP1(7) |
R7 |
|
B0 |
TAP2(0) |
TAP1(8) |
TAP1(8) |
TAP1(8) |
TAP1(8) |
G0 |
|
B1 |
TAP2(1) |
TAP1(9) |
TAP1(9) |
TAP1(9) |
TAP1(9) |
G1 |
|
B2 |
TAP2(2) |
NC |
TAP1(10) |
TAP1(10) |
TAP1(10) |
G2 |
|
B3 |
TAP2(3) |
NC |
TAP1(11) |
TAP1(11) |
TAP1(11) |
G3 |
|
B4 |
TAP2(4) |
TAP2(8) |
TAP2(8) |
TAP1(12) |
TAP1(12) |
G4 |
|
B5 |
TAP2(5) |
TAP2(9) |
TAP2(9) |
TAP1(13) |
TAP1(13) |
G5 |
|
B6 |
TAP2(6) |
NC |
TAP2(10) |
NC |
TAP1(14) |
G6 |
|
B7 |
TAP2(7) |
NC |
TAP2(11) |
NC |
TAP1(15) |
G7 |
|
C0 |
TAP3(0) |
TAP2(0) |
TAP2(0) |
NC |
NC |
B0 |
|
C1 |
TAP3(1) |
TAP2(1) |
TAP2(1) |
NC |
NC |
B1 |
|
C2 |
TAP3(2) |
TAP2(2) |
TAP2(2) |
NC |
NC |
B2 |
|
C3 |
TAP3(3) |
TAP2(3) |
TAP2(3) |
NC |
NC |
B3 |
|
C4 |
TAP3(4) |
TAP2(4) |
TAP2(4) |
NC |
NC |
B4 |
|
C5 |
TAP3(5) |
TAP2(5) |
TAP2(5) |
NC |
NC |
B5 |
|
C6 |
TAP3(6) |
TAP2(6) |
TAP2(6) |
NC |
NC |
B6 |
|
C7 |
TAP3(7) |
TAP2(7) |
TAP2(7) |
NC |
NC |
B7 |
注1：传输 YUV422 图像时，TAP1 对应 Y，TAP2 对应 CBCR
注2：传输灰度图像时，采用TAP1，若双采样TAP1（第一字节）和TAP2（第二字节）
